 BS 5467 EMMU133铅护套铠装电力电缆,1900/3300V
应用
这些电力电缆和控制电缆适用于工业地下应用, 也可用于具有烃类和机械保护潮湿环境中，防止溶剂的渗透和腐蚀. 铅护套可以加强芳香族碳氢化合物的侵蚀。

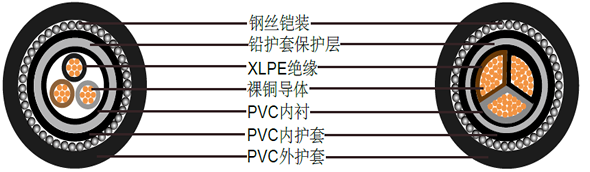

结构
| 导体 |
多股铜导体, 遵循BS 6360/IEC 60228，2类 |
| 绝缘色彩编码 |
XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类1芯: 棕色 |
| |
2芯: 棕色或蓝色 |
| |
3芯: 棕色, 黑色, 灰色 |
| |
4芯: 蓝色, 棕色, 黑色, 灰色 |
| |
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 |
| |
5芯以上: 白色线芯加黑色数字标识 |
| 内衬 |
PVC (聚氯乙烯) |
| 保护层 |
LC (L铅合金 'E')护套 |
| 内护套铠装 |
PVC (聚氯乙烯)单芯: AWA (铝丝铠装) |
| 外护套 |
多芯: SWA (钢丝铠装)PVC(聚氯乙烯),或防鼠防白蚁PVC(可选) |
技术参数
| 额定电压 |
1900/3300V |
| 额定温度 |
0°C to +90°C |
| 弯曲半径 |
12 x 外径 |
| 防火 |
IEC60332第一部分, BS4066第一部分 |
电缆参数
三芯1900/3300 V铅护套铠装电缆
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称铅护套厚度 |
标称内护套厚度 |
标称钢丝铠装直径 |
标称外护套厚度 |
标称外径 |
标称重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
3x16 |
7/1.70 |
2 |
1.3 |
1 |
1.6 |
1.8 |
31.8 |
2750 |
3x25 |
7/2.14 |
2 |
1.4 |
1 |
1.6 |
1.8 |
34.9 |
3412 |
3x35 |
7/2.52 |
2 |
1.5 |
1 |
1.6 |
1.9 |
37.6 |
4045 |
3x50* |
19/1.78 |
2 |
1.5 |
1.2 |
2 |
2 |
40.2 |
4822 |
3x70* |
19/2.14 |
2 |
1.5 |
1.2 |
2 |
2.1 |
41.7 |
5560 |
3x95* |
19/2.52 |
2 |
1.6 |
1.2 |
2 |
2.2 |
43.5 |
6582 |
3x120* |
37/2.03 |
2 |
1.7 |
1.4 |
2.5 |
2.3 |
50.4 |
8440 |
3x150* |
37/2.25 |
2 |
1.8 |
1.4 |
2.5 |
2.4 |
52.7 |
9540 |
3x185* |
37/2.52 |
2 |
1.9 |
1.4 |
2.5 |
2.5 |
56.6 |
11272 |
3x240* |
61/2.25 |
2 |
2 |
1.6 |
2.5 |
2.6 |
62.3 |
13819 |
3x300* |
61/2.52 |
2 |
2.2 |
1.6 |
2.5 |
2.7 |
66.9 |
16456 |
3x400* |
61/2.85 |
2 |
2.3 |
1.6 |
2.5 |
2.9 |
71.4 |
20900 |
* 扇形多股导体
|
